本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度来发高压电发电装置供配电箱的做用： 1、科学的计算交流电源。 2、不方便对电路板的关合实操。 3、有较高的安全保障安全防护分等级，能抽象概念的显现电线的导通工作状态。

项目名称：656KW柴油机生产发交流接触器组单机配电箱主要元件明细清单
高低压配动力箱常见组件汇总表
编号	名称大全	尺寸尺寸	的单位	数目	服务商
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发变频电动汽轮机汽轮机调节器	HGM6110	只	1	众智
3	发直流无刷电机组机速比抑制器	C2002	只	1	孚创
4	电流电源开关板块	DC24V	只	1	众智
5	大型后面继电热器	HH54P    DC24V	只	2	正泰
6	小形里头继家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

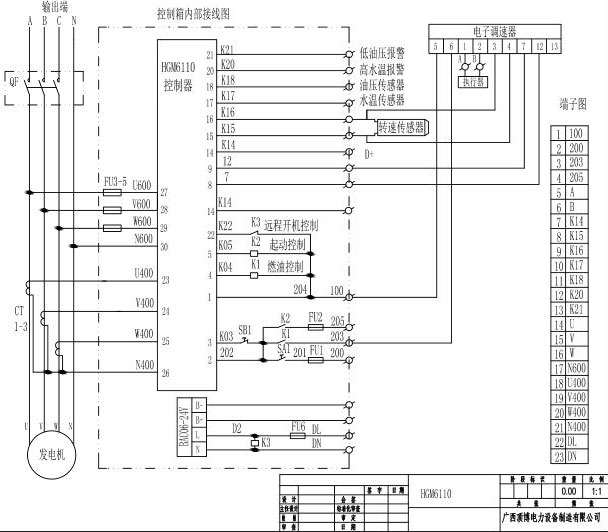

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.apppiao.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
